3D-Modelle der Stadt Zürich drucken

Worum geht es?

Die Stadt Zürich stellt kostenlos detaillierte 3D-Modelldaten der Stadt Zürich zur Verfügung.

Das Vorgehen in Kürze

1. Modell herunterladen
2. Mittels SimpleLab aus PDF ein STL machen
3. In Sketchup das Terrain vervollständigen
4. Drucken

Schritt 1: Modell als PDF herunterladen

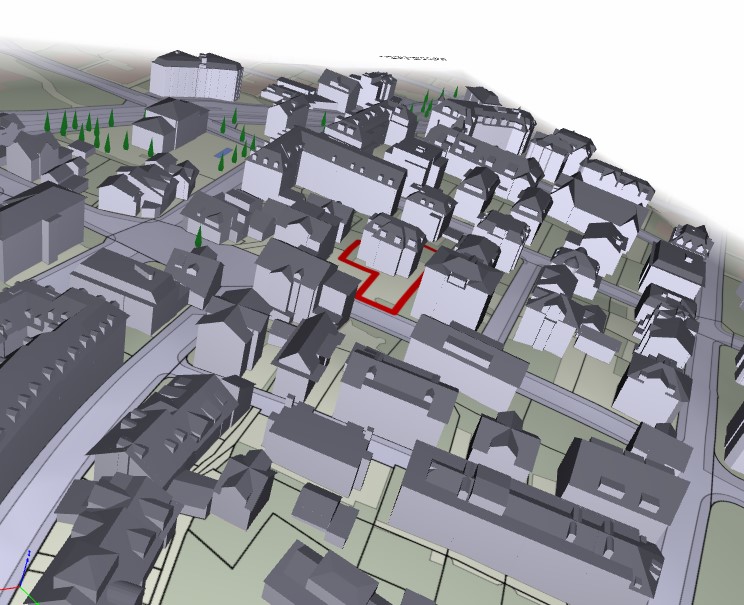

Auf dem Geoportal der Stadt Zürich kann eine Adresse angegeben und danach das Modell als *D-PDF heruntergeladen werden ("3D-Ansicht anzeigen").

Schritt 2: Von PDF zu STL konvertieren

Die 3D-Daten müssen nun vom PDF-Format ins STL-Format konvertiert werden. Weil später das nur als Oberfläche verfügbare Terrain zu einem Volumenobjekt erweitert werden muss, sollten 2 getrennte STL-Dateien generiert werden können (Gebäude und Terrain).

Bisher habe ich nur die kostenppflichtige Software SimLabgefunden, die 3D-PDFs der Stadt Zürich lesen kann (diese PDFs verwenden das proprietäre 3D-Format von Adobe). Es ist eine 30tägie Testversion der Software verfügbar.

Schritt 3: In SketchUp dem Terrain Volumen geben

Die nächsten Schritte geschehen mit SketchUp, das früher von Google kostenlos bezogen werden konnte, heute aber nicht mehr kostenlos verfügbar ist.

• Zum Importieren und Exportieren von STL wird ein Plugin benötigt.

Weitere Links

• https://blog.prusaprinters.org/how-to-print-maps-terrains-and-landscapes-on-a-3d-printer_29117/
• https://blog.eigermaker.ch/3d-stadtmodell-bern-testdatensatz-in/
